电气行业控制柜设计基本思路和一般原则

导读： 对电气控制柜需要的各种零件及材料进行综合统计，按类别列出外购成品件的汇总清单表、标准件清单表、主要材料消耗定额表及辅助材料定额表等，以便采购人员、生产管理部门按设备制造需要备料，做好生产准备工作，也便于成本核算。

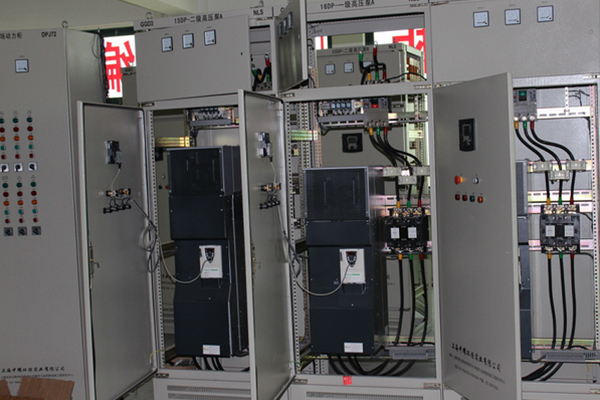

　1、基本思路

　　电气控制柜设计的基本思路是一种逻辑思维，只要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求，就可以说是一种好的的设计。但为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。

　　2、电气控制柜总体配置设计

　　电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分(这些组成部分均称作部件)，再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。

　　电气控制柜总装配图、接线图(根据需要可以分开，也可并在一起)是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。

　　总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

　　2.1 电气控制柜组件的划分

　　由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是：

　　(1)把功能类似的元件组合在一起；

　　(2)尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中；

　　(3)让强弱电控制器分离，以减少干扰；

　　(4)为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起；

　　(5)为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。
