低压配电柜中主母线载荷容量如何计算的？

　低压配电柜中的主母线，出任了电流分派的每日任务。设计方案主母线的规格型号时，必须充分考虑以下好多个关键要素：

　　1、际负荷电流有关，与高压开关柜的温度息息相关。

　　2、主母线的动耐热性。主母线的动、耐热性就是说低压开关柜的动、耐热性。动可靠性指的是主母线的峰值耐受性电流，它务必超过系统软件的冲击性短路电流峰值；耐热性指的是短时间耐受性电流，它指数相当于峰值耐受性电流除于峰值n。

　　图中的变压器容积为2000kVA。设变压器的特性阻抗工作电压是6%，因此有：

　　变压器的额定值电流：

　　变压器的短路电流：

　　变压器的冲击性短路电流峰值：

　　因而，人们挑选的低压开关柜，它的主母线的峰值耐受性电流务必超过101kA，取名为105kA；它的主母线的短时间耐受性电流为：，高压开关柜的动耐热性与高压开关柜的构造密切相关，而且由该柜型的型式检验唯一决策。

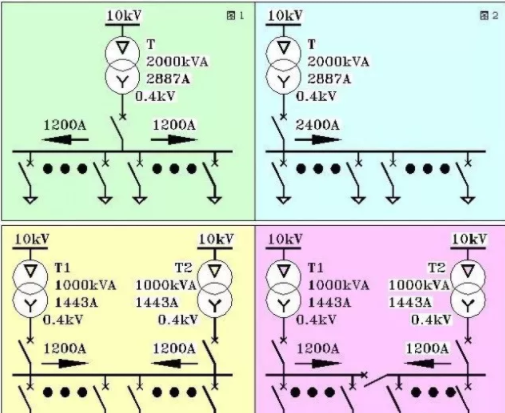

　　我们来分析图表1的状况：

　　1）因为受电端在母线的正中间，因而运作电流流动性方位从正中间偏向向两边。

　　2）母线电流较大之处于正中间受电处，两边端点为电流最少处。

　　3）母线一切一处产生短路故障时，短路电流相当于系统软件短路电流。

　　4）一般地，配电箱中的母线横截面主要参数是按变压器额定值电流设计制作的，因而图例系统软件的母线横截面容许承重的额定值电流值理应是3000A。在本例中，能够考虑到选用2500A主母线。但标准是：采用2500A系统软件母线后，整柜的峰值耐受性和短时间耐受性务必考虑105kA和50kA的规定。特别注意的是：变压器容积一般取名为配电设备容积的1.2倍，这时变压器的高效率最大。

      我们来分析图表2的状况

　受电端在母线的最左边，这时母线左边的电流相当于较大配电设备电流，即2400A，母线右边的电流为零。因为母线的横截面是统一的，因而图2的母线横截面按3000A额定电流来选择。图2母线中一切一处的短路电流相当于系统软件短路电流，因而主母线的峰值耐受性和短时间耐受性务必考虑变压器主要参数规定。
