变频控制柜工作原理

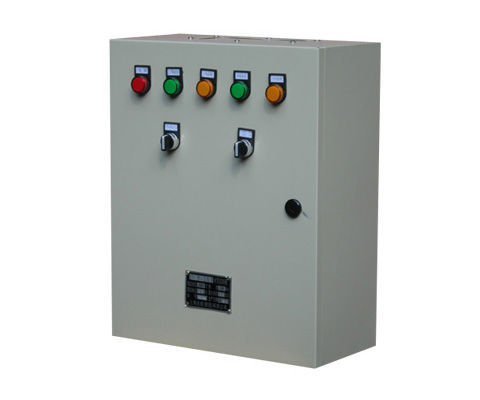

控制柜产品概述：

变频控制柜是技术人员充分吸收国内外水泵控制的先进经验，经过多年生产和应用，不断完善优化后，精心设计制作而成。

变频控制柜产品具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

变频控制柜内在质量优良，外形美观耐用，安装操作方便，是各类水泵相对可靠的伴侣。

典型应用：恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。

变频控制柜产品特点：

1、用途广泛：对于各种场合，如生活给排水、消防、喷淋、增压、空调冷却循环、工业控制用泵、污水排放……都有相应的专用型号规格。控制电机功率范围0.18～250KW。

2、品质达标：精心国际、国内品牌电器元件及好的标准柜体，精心设计，精工制作。

3、功能多样：从一控一至一控五，主、备泵任意选择组合，多种起动方式，各类控制形式。故障自动切换。还可为您专门设计。

变频控制柜技术参数：

1、变频控制柜.直接启动控制柜 控制电机功率：0.37-15KW；控制电压：380V；控制水泵台数：1-4台。 　　

2、变频控制柜.三角启动 控制电机功率：15-90KW；控制电压：380V；控制水泵台数：1-5台。 　　

3、变频控制柜.自动减压启动控制柜　控制电机功率：15-160KW；控制电压：380V；控制水泵台数：1-5台。 　　

4、变频控制柜.全自动变频调速控制柜

控制电机功率：0.18-250KW；控制电压：380V；控制电机台数：1-7台；压力控制精度:0.02MPa或-0.02MPa

变频控制柜控制类型 　　

1、液位控制：该控制柜配高性能Key浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。

2、压力控制：外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。 　　

3、温度控制：外接温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等需温度控制的场合。 　　

4、时间控制：机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。控制柜
