产品描述:

一、概述

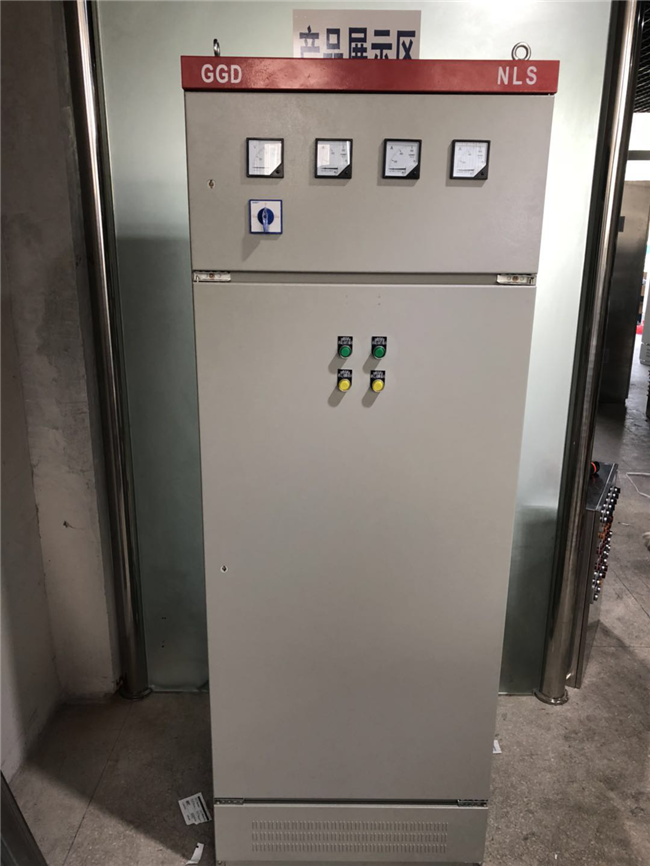

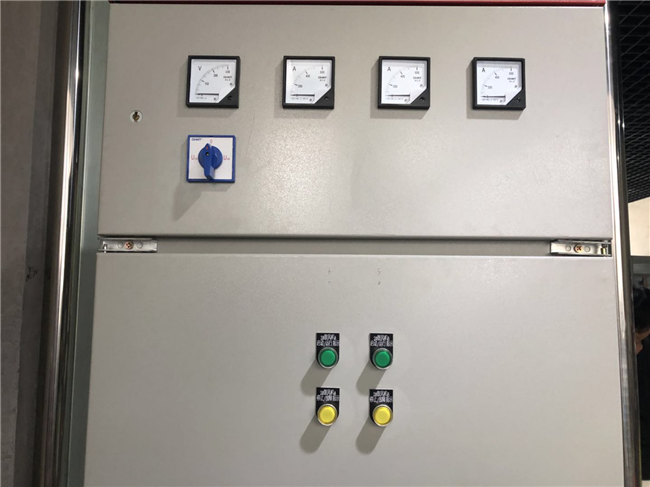

变频控制柜主要用于调节设备的工作频率，减少能源损耗，能够平稳启动设备，减少设备直接启动时产生的大电流对电机的损害。同时自带模拟量输入（速度控制或 反馈信号用），PID控制，泵切换控制（用于恒压），通信功能，宏功能（针对不同的场合有不同的参数设定），多段速等等。可广泛适用于工农业生产及各类建 筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。
变频控制柜是祥冬技术人员充分吸收国内外水泵控制的先进经验，经过多年生产和应用，不断完善优化后，精心设计制作而成。
变频控制柜产品具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。变频控制柜内在质量优良，外形美观耐用，安装操作方便，是各类水泵安全可靠的伴侣。
具体应用于恒压供水、消防巡检、音控喷泉、空压机、风机水泵、港口机械、机床、锅炉、造纸机械、食品机械等等。
二、变频控制柜特点：
1、节约能源
变频器控制电机与传统控制的电机比较，能源节约是最有实际意义的，根据注水量、输油量需求来供给的电机工况是经济的运行状，即有效防止电机做功过剩，环保节能。
2、运行成本降低
传统电机的运行成本由三项组成：初始采购成本、维护成本和能源成本。其中能源成本大约占电机运行成本的77%。通过能源成本降低44.3%，再加上变频起动后对设备的冲击减少，维护和维修量也跟随降低，所以运行成本将大大降低。
3、提高压力控制精度
变频控制系统具有精确的压力控制能力。使电机的压力输出与系统所需的注水量相匹配。变频控制电机的输出量随着电机转速的改变而改变。由于变频控制电机速度的精度提高，所以它可以使管网的系统压力变化保持在3pisg变化范围，也就是0.2bar范围内，有效地提高了工况的质量。
4、延长电机的使用寿命
变频器从0HZ起动电机，它的起动加速时间可以调整，从而减少起动时对电机的电器部件和机械部件所造成的冲击，增强系统的可靠性，使电机的使用寿命延长。此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，变频器能够有效的将起动电流的峰值减少到最低程度。
5、低了电机的噪音
根据电机的工况要求，安装变频调速后，电机运转速度明显减慢，因此有效地降了电机运行时的噪音。
三、技术与规范
GB7251.1-1997 《低压成套开关设备和控制设备》等标准。
工作和环境条件
（1）、周围空气温度不超过＋40℃，不低于－20℃；
（2）、相对湿度在最高温度＋40℃时不超过50%，温度较低时允许有较高的相对湿度，例如＋20℃为90%;
（3）、安装地点海拔高度不超过2000米；
（4）、对安装漏电断路器的产品，周围的外磁场在任何方向不超过地磁场的五倍；
（5）、没有火灾、爆炸危险及严重污秽的场所；
（6）、没有化学腐蚀及剧烈振动的场所。
四、技术参数
4.1技术参数
1、三相电源：AC380V:50HZ/60HZ±5%；
2、控制电源：AC220V:50HZ/60HZ±5%；
3、允许电压波动范围：电压持续波动不超过±10%，短暂波动不超过±15%-±10%，电压失衡〈3%，频率±5%；
4、可调启动时间：1～60S可调；
5、可调停止时间：1～60S可调；
4.2电器元件介绍
软启动控制柜中可采用的元器件十分灵活，可选用西门子、施耐德、ABB等国际知名企业的各种领先产品，也可选用各种国产元器件，实现各种方案的灵活组合，以满足经济性和技术性的要求。
五、订货须知
1、提供一次回路系统原理图
2、提供二次回路系统原理图
3、柜壳型号、尺寸
4、电器品牌、型号、数量
5、以上要求均可由我司进行设计，需方只需提供电气功率、控制要求、电器品牌即可。
